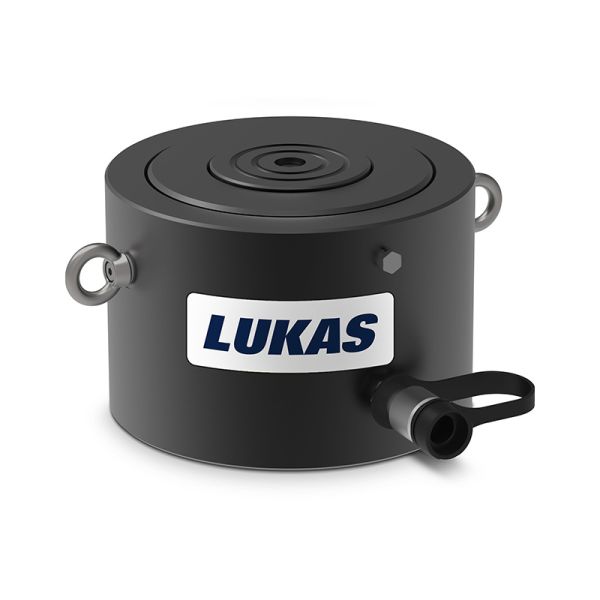

Einfachwirkende Schwerlastzylinder mit Lastrückzug

Beispielhafte Darstellung, Produkt kann abweichen.

Artikel-Nr.: HSCC 140/50 PN 700
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 1000

Einfachwirkende Schwerlastzylinder mit Lastrückzug Kapazität von 50 bis 1000 t, Hub bis zu... mehr

Einfachwirkende Schwerlastzylinder mit Lastrückzug

Einfachwirkende Schwerlastzylinder mit Lastrückzug
Kapazität von 50 bis 1000 t, Hub bis zu 300 mm
Serienmäßig mit international üblicher Schraubkupplung
Große Typenvielfalt
Fahren unter Last ein
Abstreifringe verhindern Verschmutzung und Verschleiß
Optional mit LUKAS Steckkupplung zur Integration in ein vorhandenes 500 bar-System
Lastrückzug, besonders geeignet für Wiege-,Hub- und Positionierungsanwendungen im Hoch- und Tiefbau
Hartverchromte Kolben gegen Riefenbildung und Korrosion
Abspritzbohrungen als Hubbegrenzung, ohne Anschlagring, Warnung in Form eines roten Streifens

Die LUKAS Schwerlastzylinder sind die ultimativen Kraftpakete, die äußerst komfortable schwerste Lasten heben. Sie sind vollkommen auf das Wesentliche reduziert und damit besonders robust, stabil und ökonomisch. Eingesetzt werden sie beispielsweise im Brückenbau, um Trafos und andere Riesen-Bauteile zu heben oder schwerste Maschinen zu positionieren.

Verfügbare Downloads:

Download LUKAS-Industrial-Gesamtprogramm-2021-DE

Alle Variationen der Einfachwirkenden Schwerlastzylinder mit Lastrückzug von LUKAS Typ...

Zurück

Alle Variationen der Einfachwirkenden Schwerlastzylinder mit Lastrückzug von LUKAS

Typ	Bestell-Nr.	Hubkraft (kN)	Hub (mm)	Kolbenfläche (cm²)	Ölbedarf effektiv (l)	A (mm)	A (mm) mit APTS	B (mm)	C (mm)	E (mm)	J (mm)	X1 (mm)	Masse (kg)
HSCC 140/50 PN 700	60-52-01	1407	50	201,1	1,005	160	178	210	160	40	6	94	43
HSCC 140/150 PN 700	60-52-02	1407	150	201,1	3,016	274	294	210	160	40	6	94	74
HSCC 140/300 PN 700	60-52-03	1407	300	201,1	6,032	430	449	210	160	40	6	94	116
HSCC 220/50 PN 700	60-52-10	2199	50	314,2	1,571	180	203	260	200	50	6	113	75
HSCC 220/150 PN 700	60-52-11	2199	150	314,2	4,712	291	314	260	200	50	6	113	120
HSCC 220/300 PN 700	60-52-12	2199	300	314,2	9,425	451	474	260	200	50	6	113	187
HSCC 300/50 PN 700	60-52-20	3036	50	433,7	2,169	193	232	305	235	55	8	140	110
HSCC 300/150 PN 700	60-52-21	3036	150	433,7	6,506	309	348	305	235	55	8	140	176
HSCC 300/300 PN 700	60-52-22	3036	300	433,7	13,012	469	508	305	235	55	8	140	267
HSCC 400/50 PN 700	60-52-30	4008	50	572,6	2,863	215	263	350	270	65	10	159	161
HSCC 400/150 PN 700	60-52-31	4008	150	572,6	8,588	325	373	350	270	65	10	159	244
HSCC 400/300 PN 700	60-52-32	4008	300	572,6	17,177	485	533	350	270	65	10	159	364
HSCC 500/50 PN 700	60-52-40	5114	50	730,6	3,653	225	277	400	305	70	10	179	221
HSCC 500/150 PN 700	60-52-41	5114	150	730,6	10,959	335	387	400	305	70	10	179	329
HSCC 500/300 PN 700	60-52-42	5114	300	730,6	21,918	495	547	400	305	70	10	179	486
HSCC 600/50 PN 700	60-52-50	5987	50	855,3	4,276	236	288	430	330	80	10	194	268
HSCC 600/150 PN 700	60-52-51	5987	150	855,3	12,829	346	398	430	330	80	10	194	393
HSCC 600/300 PN 700	60-52-52	5987	300	855,3	25,659	506	558	430	330	80	10	194	574
HSCC 800/50 PN 700	60-52-60	8149	50	1164,20	5,821	263	320	505	385	95	10	224	411
HSCC 800/150 PN 700	60-52-61	8149	150	1164,20	17,462	373	430	505	385	95	10	224	583
HSCC 800/300 PN 700	60-52-62	8149	300	1164,20	34,925	533	590	505	385	95	10	224	834
HSCC 1000/50 PN 700	60-52-70	10644	50	1520,50	7,603	292	368	570	440	105	10	249	582
HSCC 1000/150 PN 700	60-52-71	10644	150	1520,50	22,808	402	478	570	440	105	10	249	801
HSCC 1000/300 PN 700	60-52-72	10644	300	1520,50	45,616	573	649	570	440	105	10	249	1142
