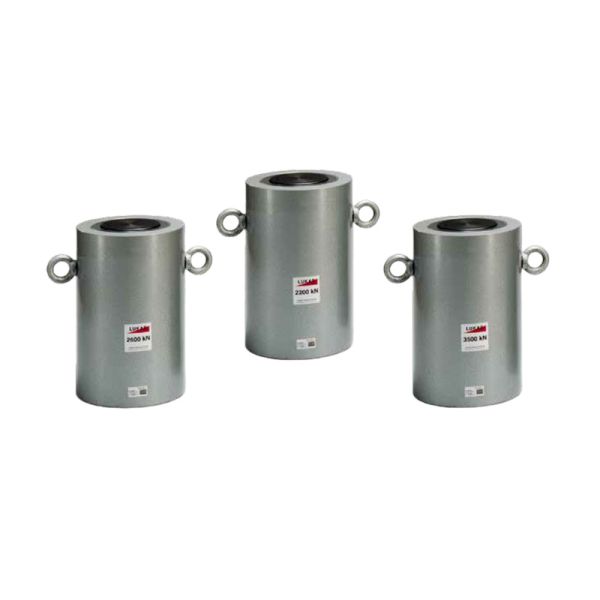

Doppeltwirkende Schwerlastzylinder

Beispielhafte Darstellung, Produkt kann abweichen.

Artikel-Nr.: HDCC 140-75/50 PN 700
Staffelung: 1
Mindestabnahme: 1
Maximalabnahme: 1000

Doppeltwirkende Schwerlastzylinder Kapazität von 50 bis 1000 t, Hub bis zu 300 mm... mehr

Doppeltwirkende Schwerlastzylinder

Doppeltwirkende Schwerlastzylinder
Kapazität von 50 bis 1000 t, Hub bis zu 300 mm
Sicherheitsventil auf Einfahrseite, um einen versehentlichen Überdruck zu verhindern
Serienmäßig mit international üblicher Schraubkupplung
Abstreifringe verhindern Verschmutzung und Verschleiß
Optional mit LUKAS Steckkupplung zur Integration in ein vorhandenes 500 bar-System
Hartverchromte Kolben gegen Riefenbildung und Korrosion
Körper und Druckstück schwarz nitriert, um hohen Korrosionsschutz und verbesserte Verschleißeigenschaften zu gewährleisten

Die doppeltwirkenden Schwerlastzylinder von LUKAS sind die ultimativen Kraftpakete, die äußerst komfortable schwerste Lasten heben. Sie sind vollkommen auf das Wesentliche reduziert und damit besonders robust, stabil und ökonomisch. Eingesetzt werden sie beispielsweise im Brückenbau, um Trafos und andere Riesen-Bauteile zu heben oder schwerste Maschinen zu positionieren.

Verfügbare Downloads:

Download LUKAS-Industrial-Gesamtprogramm-2021-DE

Alle Variationen der Doppeltwirkenden Schwerlastzylinder von LUKAS Typ Bestell-Nr....

Zurück

Alle Variationen der Doppeltwirkenden Schwerlastzylinder von LUKAS

Typ	Bestell-Nr.	Hubkraft (kN)	Zugkraft (kN)	Hub (mm)	Kolbenfläche (cm²)	Ölbedarf effektiv (l)	A (mm)	A (mm) mit APTS	B (mm)	C (mm)	E (mm)	J (mm)	O (mm)	X1 (mm)	Masse (kg)
HDCC 140-75/50 PN 700	60-53-01	1407	742	50	201,1	1,005	213	282	210	110	40	6	65	94	53
HDCC 140-75/150 PN 700	60-53-02	1407	742	150	201,1	3,016	318	487	210	110	40	6	70	94	74
HDCC 140-75/300 PN 700	60-53-03	1407	742	300	201,1	6,032	478	797	210	110	40	6	80	94	104
HDCC 220-110/50 PN 700	60-53-10	2199	1121	50	314,2	1,571	233	251	260	140	50	6	75	113	90
HDCC 220-110/150 PN 700	60-53-11	2199	1121	150	314,2	4,712	333	351	260	140	50	6	75	113	120
HDCC 220-110/300 PN 700	60-53-12	2199	1121	300	314,2	9,425	489	516	260	140	50	6	85	113	169
HDCC 300-85/50 PN 700	60-53-20	3036	837	50	433,7	2,169	251	290	305	200	55	8	85	140	137
HDCC 300-85/150 PN 700	60-53-21	3036	837	150	433,7	6,506	357	396	305	200	55	8	85	140	189
HDCC 300-85/300 PN 700	60-53-22	3036	837	300	433,7	13,012	512	551	305	200	55	8	85	140	263
HDCC 400-130/50 PN 700	60-53-30	4008	1347	50	572,6	2,863	275	323	350	220	65	10	95	159,5	197
HDCC 400-130/150 PN 700	60-53-31	4008	1347	150	572,6	8,588	382	430	350	220	65	10	95	159,5	262
HDCC 400-130/300 PN 700	60-53-32	4008	1347	300	572,6	17,177	538	586	350	220	65	10	95	159,5	357
HDCC 500-170/50 PN 700	60-53-40	5114	1678	50	730,6	3,653	305	352	400	250	75	10	110	179,5	287
HDCC 500-170/150 PN 700	60-53-41	5114	1678	150	730,6	10,959	410	457	400	250	75	10	110	179,5	371
HDCC 500-170/300 PN 700	60-53-42	5114	1678	300	730,6	21,918	566	613	400	250	75	10	110	179,5	496
HDCC 600-200/50 PN 700	60-53-50	5987	1979	50	855,3	4,276	315	367	430	270	80	10	115	195	342
HDCC 600-200/150 PN 700	60-53-51	5987	1979	150	855,3	12,829	420	472	430	270	80	10	115	195	440
HDCC 600-200/300 PN 700	60-53-52	5987	1979	300	855,3	25,659	576	628	430	270	80	10	115	195	583
HDCC 800-250/50 PN 700	60-53-60	8149	2519	50	1164,20	5,821	335	392	505	320	95	10	120	225	504
HDCC 800-250/150 PN 700	60-53-61	8149	2519	150	1164,20	17,462	446	503	505	320	95	10	120	225	649
HDCC 800-250/300 PN 700	60-53-62	8149	2519	300	1164,20	34,925	606	663	505	320	95	10	120	225	858
HDCC 1000-430/50 PN 700	60-53-70	10644	4288	50	1520,50	7,603	365	441	570	340	105	10	130	250	696
HDCC 1000-430/150 PN 700	60-53-71	10644	4288	150	1520,50	22,808	476	552	570	340	105	10	130	250	869
HDCC 1000-430/300 PN 700	60-53-72	10644	4288	300	1520,50	45,616	636	712	570	340	105	10	130	250	1116
